Ställverk möjliggör en driftsäker distribution av el i våra nätverk – men vad är ett ställverk egentligen? Det utgör en central del av vår energiförsörjning och fungerar som knutpunkten i elens distributionskedja. Ställverket kan liknas vid en rondell i elnätet där strömmen kopplas om, styrs och fortsätter vidare till sina destinationer – användarna.
Precis som hjärtat i ett elsystem, där energin styrs, skyddas och omfördelas, har ställverket en avgörande betydelse för en stabil och trygg energiförsörjning.
Vad är funktionerna i ett ställverk?
Man kan betrakta ställverket som spindeln i vårt elnätverk med den översiktliga kontrollen att allt fungerar som det ska och att strömmen fortsätter vidare till sina destinationer.
Fördelar ström
Dess huvudfunktion är att säkra en fortlöpande eldistribution till ett stort antal användare, ofta med olika spänningsnivåer.
Skyddar nätverket
Genom säkringar och reläskydd har ställverket en skyddande funktion när tekniska fel eller överbelastningar uppstår.
Kontrollerande funktion
Man kan slå på och stänga av ström i utvalda delar av ett elnät. Det är praktiskt vid reparations- eller underhållsjobb.
Samverkande knutpunkt
Ställverket kopplar ihop och omdirigerar strömmen till olika användare med varierande effektbehov inom ett elnät.
Olika typer av ställverk
Elektriska ställverk är i regel klassificerade efter spänning: Lågspänningsställverk (LV), mellanspänningsställverk (MV) och högspänningsställverk (HV), där HV-ställverk kan vara antingen luftisolerade (AIS) eller gasisolerade (GIS).

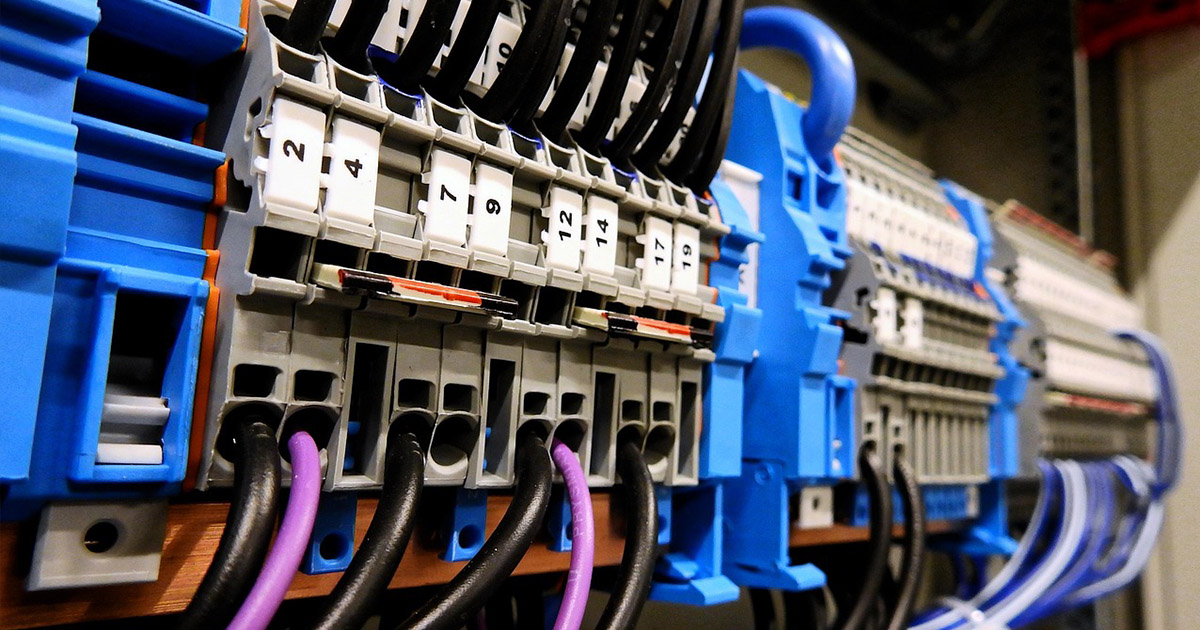

Lågspänningsställverk (0–1000 V)
Vanligt inom kommersiella byggnader, bostäder och mindre industrier. Ställverkets uppgift är att distribuera el till olika enheter av ett lokalt nätverk.
Mellanspänningsställverk (1–36 kV)
Förekommer i större industrier, sjukhus, skolor och lokalnät. Mellanspänningsnätverk hanterar högre effektbehov som kräver säkerhetslösningar för att skydda personal och utrustning.
Högspänningsställverk (>36 kV)

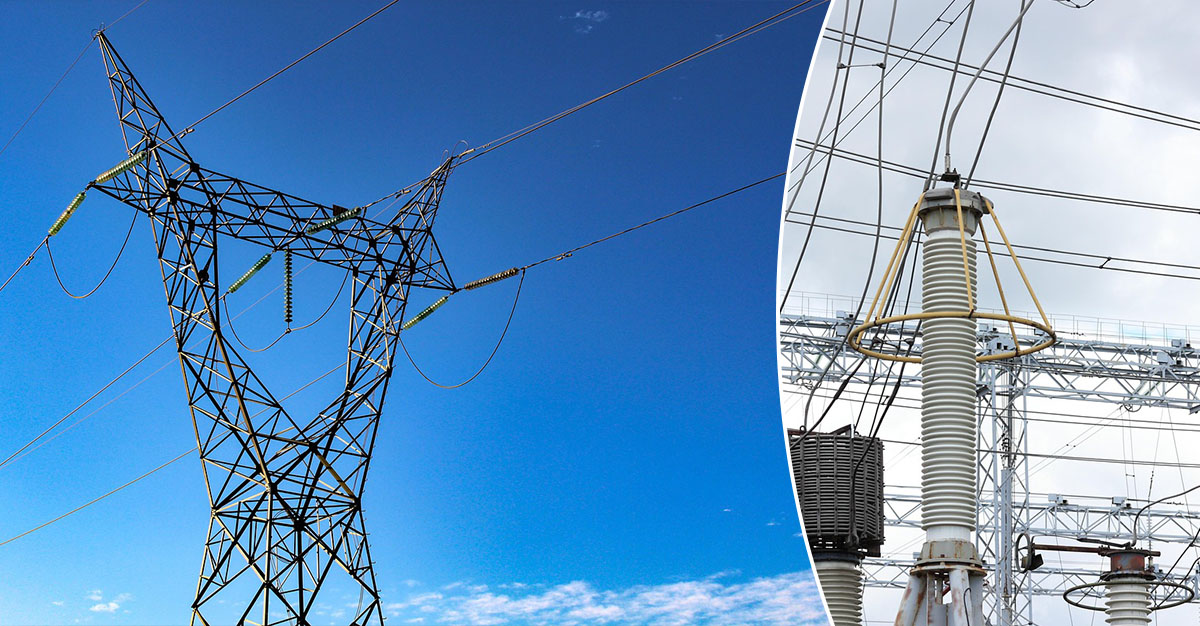

Man använder högspänningsnätverk i kraftstationer, transformatorstationer och nationella elnät. De består ofta av luftisolerade (AIS) eller gasisolerade (GIS) system och är utrustade med avancerade skydds- och styrfunktioner. Installation och drift kräver specialkompetens.
Elställverk (elkraft)
Elställverk fungerar som knutpunkter i elnätet. De tar in, transformerar och distribuerar elen vidare till olika användare. De finns i flera storlekar och används för tillförlitlig strömförsörjning.
Reservkraft och mobila distributionslösningar
För att bibehålla fortlöpande elförsörjning vid planerade avbrott och driftstörningar, använder man reservkraftsaggregat och mobila elförsörjningssystem. Det kan vara nödvändigt för att kunna upprätthålla driftsäkerhet i kritiska situationer.
Mobila transformatorstationer och containerbaserade ställverk är praktiska eftersom man kan koppla upp dem mot befintliga elnät. De är också dimensionerade för att klara olika effektstyrkor och spänningsnivåer.
Utöver traditionella dieselaggregat finns även hybridlösningar som man kan kombinera med generatorer, batterilagring och förnybara energikällor, vilket minskar fossil bränsleförbrukning och koldioxidutsläpp.
Produktlinjer inom strömförsörjning

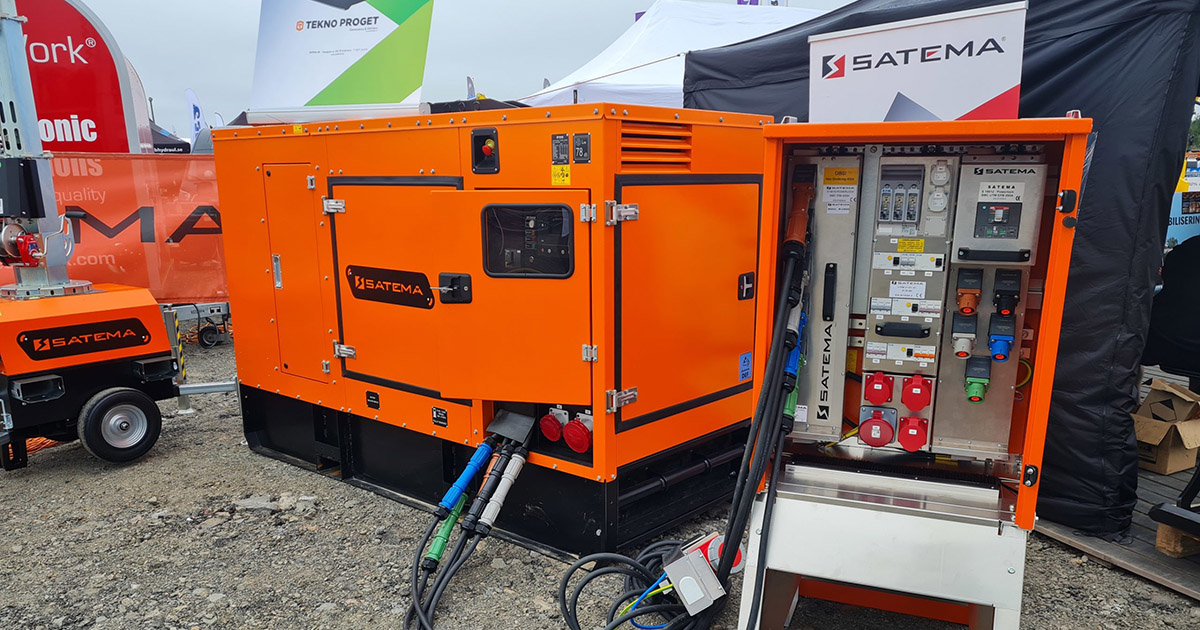

Mobila reservkraftsaggregat
Bra för tillfälliga behov och lämpliga för byggarbetsplatser eller underhållsprojekt. De är enkla att installera, och klarar påfrestande miljöer. Effektintervallen för mobila aggregat spänner från 9 kVA.
Stationära reservkraftsaggregat
Dessa aggregat är avsedda för permanenta installationer med hög kapacitet och stabil drift. De passar sjukhus, datacentra och industrianläggningar med effektbehov som varierar från 10 kVA upp till 4200 kVA. De kan integreras med ställverk för att hantera styrning, skydd och lastfördelning.
Containeraggregat
Passar större projekt med stora säkerhetskrav och behov av hög strömkapacitet. Containrarna kan bli utrustade med ställverk, styrsystem och bränsletankar, vilket gör dem flexibla.
Ställverkens funktion inom olika områden
Ställverk används för att styra, skydda och distribuera elektrisk energi inom både tillfälliga och permanenta anläggningar. Deras huvuduppgift är att möjliggöra en säker och kontrollerad överföring av el mellan kraftkälla och förbrukare, samtidigt som risken för överbelastning, kortslutning eller driftstopp minimeras.
Bygg
På byggarbetsplatser används i regel mobila ställverk för att försörja kranar, hissar, pumpar, belysning samt värme- och kylsystem med ström. Även tillfälliga bodetableringar, verkstäder och kontorsmoduler får sin el via dessa enheter. Den inkommande kraften matas ofta från ett reservkraftsaggregat eller ett tillfälligt nätanslutet elverk, varefter elen distribueras vidare genom en byggcentral. Från byggcentralen leds strömmen till undercentraler som försörjer de olika förbrukningsgrupperna i projektet.
Eftersom elförsörjningen på byggarbetsplatser måste vara robust och driftsäker, konstrueras ställverken med mekaniskt tåliga kapslingar, väderskyddade anslutningar och effektbrytare med hög kortslutningshållfasthet. För att undvika driftavbrott används ofta hybrida lösningar där ställverken kompletteras med batterilagring, solcellsinmatning eller diesel- och hybridgeneratorer som ger ett jämnt och stabilt effektflöde även vid varierande belastning.
Byggnader

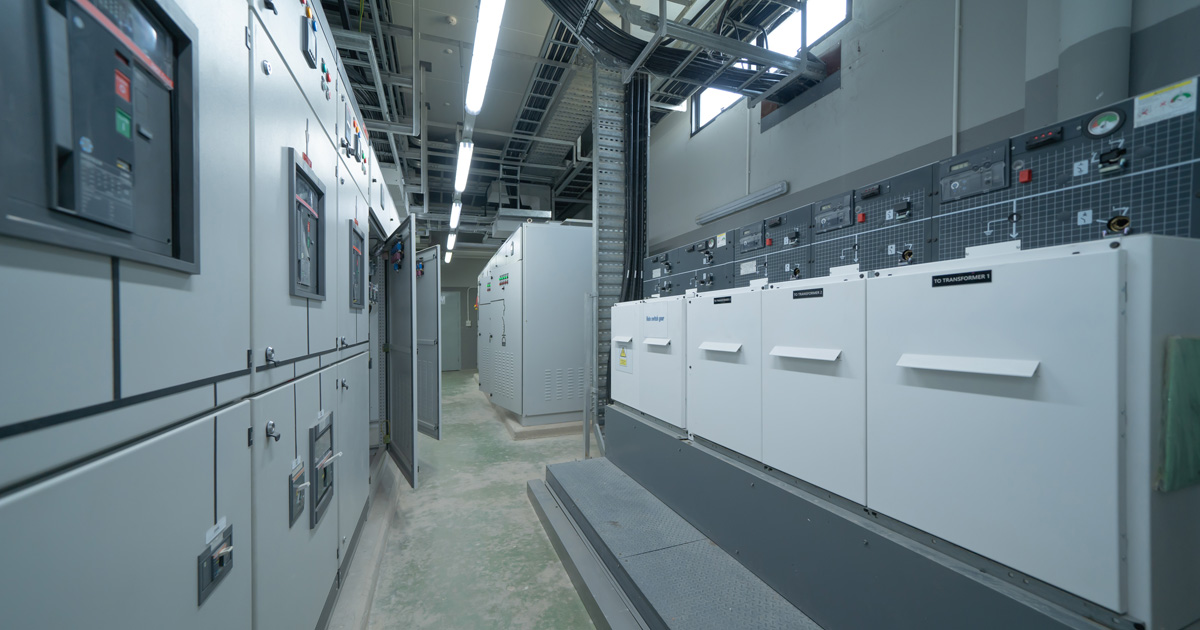

I kommersiella och offentliga byggnader fungerar ställverken som hjärtat i anläggningens elsystem. Här ansvarar de för att driva kritiska funktioner såsom hissar, sprinklerpumpar, ventilationssystem, belysningsstyrning och nödströmskretsar. I dessa miljöer är tillgång till reservkraft och automatisk omkoppling (ATS) särskilt viktigt för att upprätthålla driften vid nätbortfall.
Oavsett användningsområde kräver ett ställverk noggrann dimensionering och anpassning till förbrukningsprofil, drifttemperatur, skyddsbehov och installationsmiljö. Ett korrekt specificerat ställverk bidrar till högre elsäkerhet, energieffektivitet och driftskontinuitet – faktorer som är avgörande både för tillfälliga installationer och permanenta elanläggningar.
Rätt station för rätt behov
Valet av ställverk bör baseras på en kombination av tekniska specifikationer och driftsmässiga förutsättningar. Först fastställs systemets märkspänning, strömstyrka och kortslutningsnivåer, följt av en bedömning av vilken typ av brytare, skyddsapparater och kapslingsklass som krävs. Det är också viktigt att välja komponenter från tillverkare som är certifierade enligt relevanta standarder, exempelvis SS-EN 62271-serien för högspänningsställverk och SS-EN 61439-serien för lågspänningsställverk.
Flexibelt
Ett modernt ställverk bör även vara modulärt och skalbart för att kunna anpassas efter förändrade behov. Det gäller särskilt i tillfälliga installationer, som på byggarbetsplatser, där utrustningen ofta flyttas eller kompletteras. Systemets användarvänlighet, enkelheten i underhåll och möjligheten till integration med övervaknings- eller styrsystem bör också vägas in.
Säkerhet först
Se till att ställverket uppfyller gällande säkerhetsstandarder och är installerat enligt nationella föreskrifter och EU:s lågspänningsdirektiv (2014/35/EU). För högspänningsställverk gäller särskilt SS-EN 62271-serien, som omfattar konstruktion, drift, isolation, brytförmåga och mekanisk hållfasthet. För lågspänningsställverk tillämpas SS-EN 61439-serien, vilken ställer krav på temperaturhöjning, kortslutningshållfasthet och skydd mot elchock.
Funktion och testning
Utöver standarderna bör anläggningen kontrolleras så att skyddssystemen är korrekt dimensionerade och funktionstestade. Det inkluderar överströmsskydd, jordfelsbrytare, ljusbågsskydd, potentialutjämning och tillräcklig kapslingsklass enligt IP-beteckning. En korrekt verifierad installation minimerar risken för driftstörningar och bidrar till långsiktig personsäkerhet och anläggningssäkerhet.
Ett välplanerat ställverk är avgörande för ett stabilt och säkert elsystem – oavsett om det gäller ett tillfälligt bygge eller en permanent anläggning. Genom att välja rätt typ av ställverk och säkerställa att installationen följer gällande standarder, kan man garantera både driftsäkerhet och lång livslängd.
